RTD PT100 Sensor tat-Temperatura 3 Tip ta 'Wajer
Rilevaturi tat-Temperatura tar-Reżistenza (RTD)huma transducers li jkejlu t-temperatura użati f'applikazzjonijiet industrijali. RTDs huma sempliċi fil-kostruzzjoni bi preċiżjoni ogħla u ripetibbiltà u li huma użati fl-applikazzjonijiet taħt 600 grad.
Prinċipju:
Kif jissuġġerixxi l-isem l-RTDs huma resistors sensittivi għat-temperatura. Id-ditekter tat-temperatura tar-reżistenza (RTD) ikejjel il-konduttività elettrika peress li tvarja mat-temperatura. Ir-reżistenza elettrika ġeneralment tiżdied ma '
temperatura, u l-apparat huwa definit bħala li għandu akoeffiċjent pożittiv tat-temperatura.
|
|
|
Is-sensor huwa l-kombinazzjoni tat-transducer u l-elettronika li jkejlu r-reżistenza. Il-bidla tar-reżistenza hija mkejla mill-unità elettronika tas-sensor. Ir-reżistenza mkejla se tkun il-funzjoni tat-temperatura.
Kostruzzjoni:
Il-komponent ewlieni tal-RTD huwa l-metall użat fih. Platinum(PT) huwa l-metall użat ħafna fl-industriji, apparti minn PT metall ieħor użat huma Nikil u Ram. Il-platinu huwa l-aktar komuni u għandu l-aħjar karatteristiċi lineari tat-tlieta, għalkemm in-nikil għandu koeffiċjent ta 'temperatura ogħla li jagħtih sensittività akbar.
L-RTDs huma jew film tal-metall depożitat fuq forma jew huma resistors bil-wajer, li mbagħad jiġu ssiġillati f'materjal kompost taċ-ċeramika tal-ħġieġ. Il-coil hija mdawra biex tkun noninductive. L-ispazju bejn l-element u l-każ huwa mimli bi trab taċ-ċeramika għal konduzzjoni termali tajba. L-element għandu tliet ċomb, sabiex tkun tista 'ssir korrezzjoni għal tnaqqis fil-vultaġġ fil-wajers taċ-ċomb.

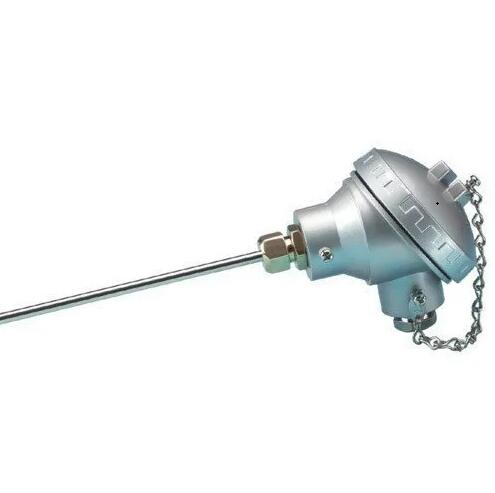

L-RTD imqabbad fit-termowell jidher hawn fuq, l-għantijiet huma magħmula minn materjali bħal ħġieġ pyrex tubu produttiv, Porċellana, kwarz jew nikil skont il-firxa tat-temperatura u n-natura tal-fluwidu li t-temperatura tiegħu għandha titkejjel.
Vantaġġi:
Sensittività tajba
Lineari fuq medda operattiva wiesgħa
Juża wajer tar-ram standard
Firxa operattiva ta 'temperatura għolja
L-RTD tar-ram jimminimizzaw l-effett tat-termokoppja
Interkambjabbiltà fuq firxa wiesgħa
Jaħdem f'meded ta 'temperatura wiesgħa
Żvantaġġi:
Goff fid-daqs u fraġli
Ħin ta 'rispons termali bil-mod minħabba l-massa
Problemi ta 'awto-tisħin
Aktar suxxettibbli għall-istorbju elettriku
Aktar għaljin biex tittestja u tiddijanjostika
